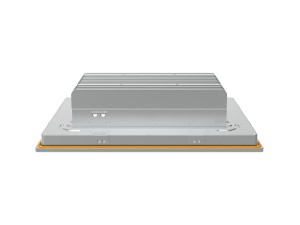

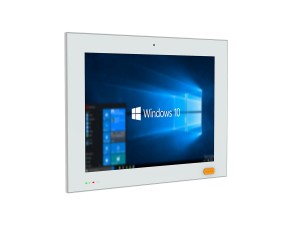

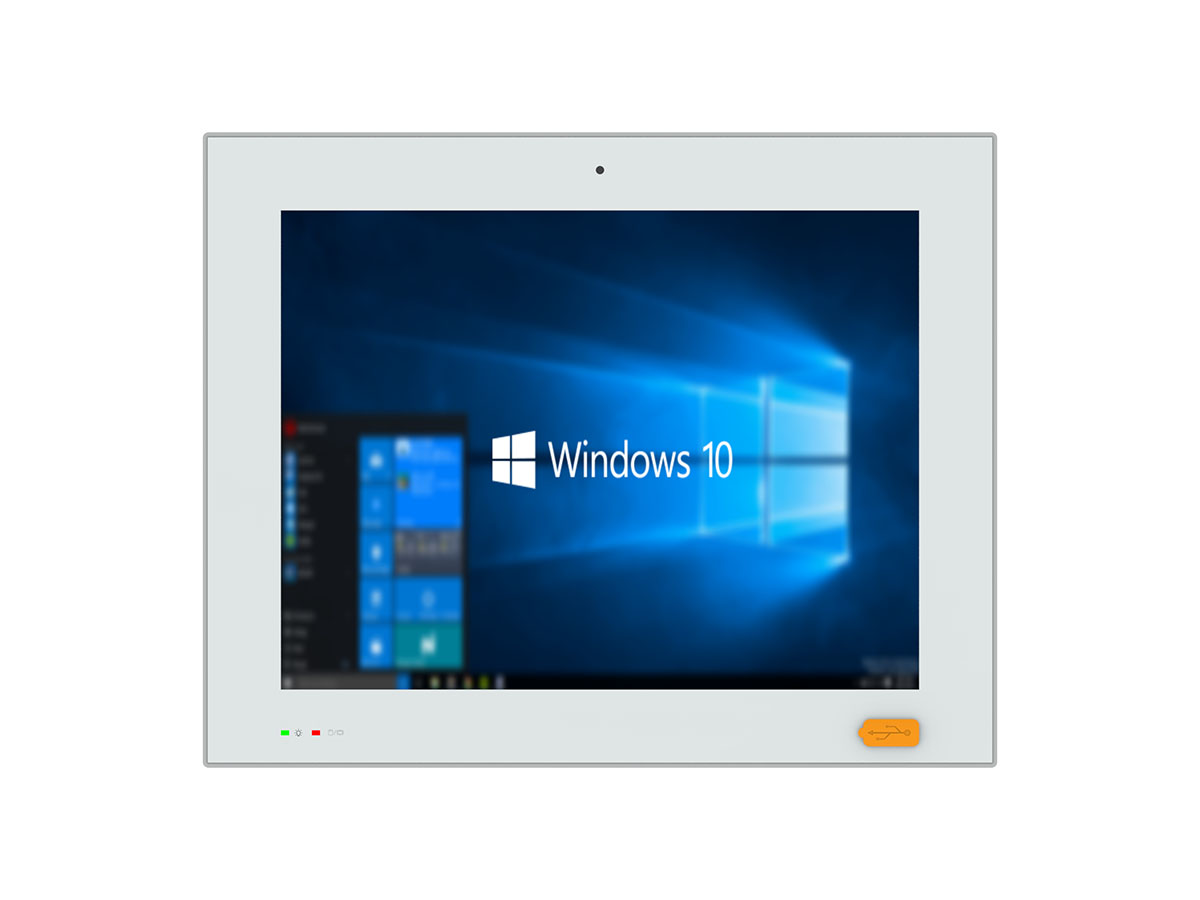

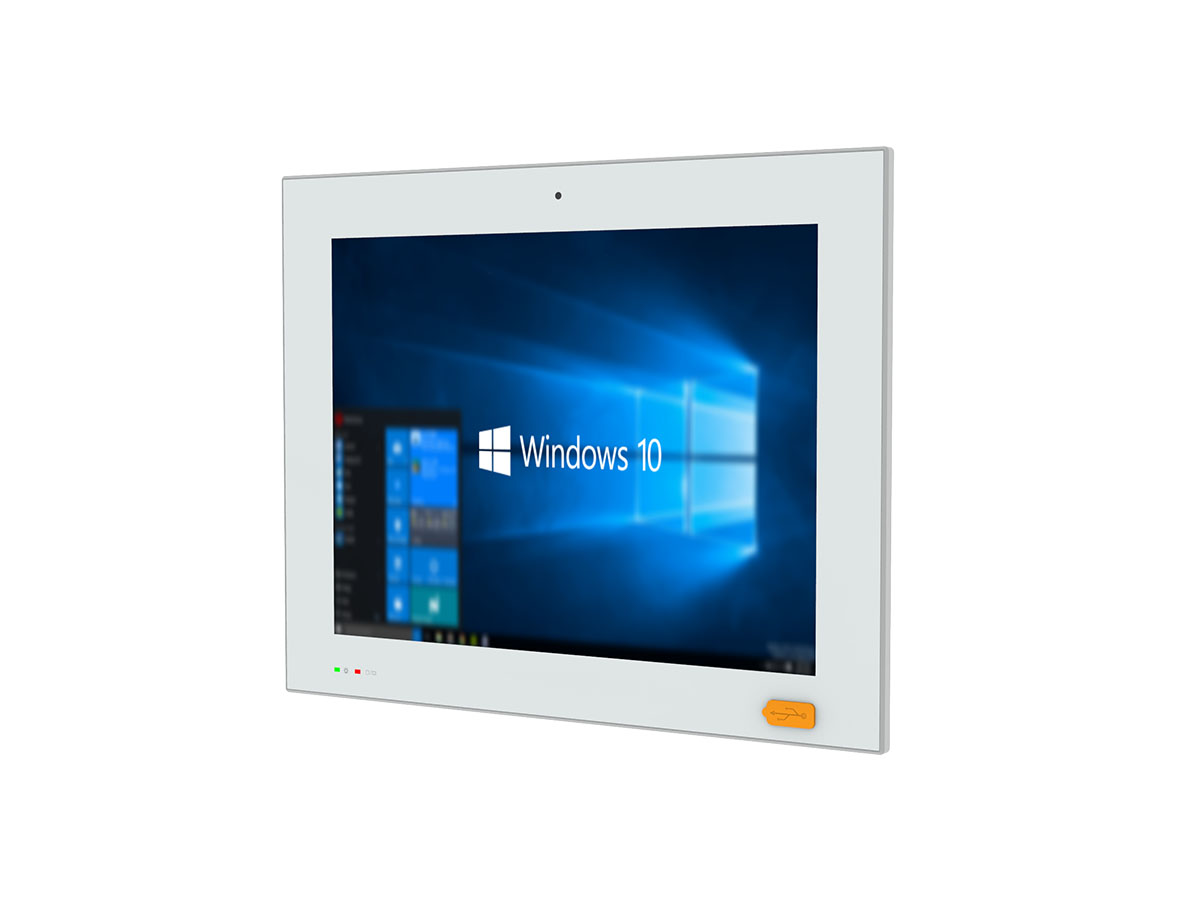

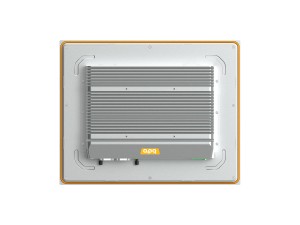

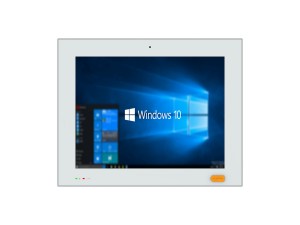

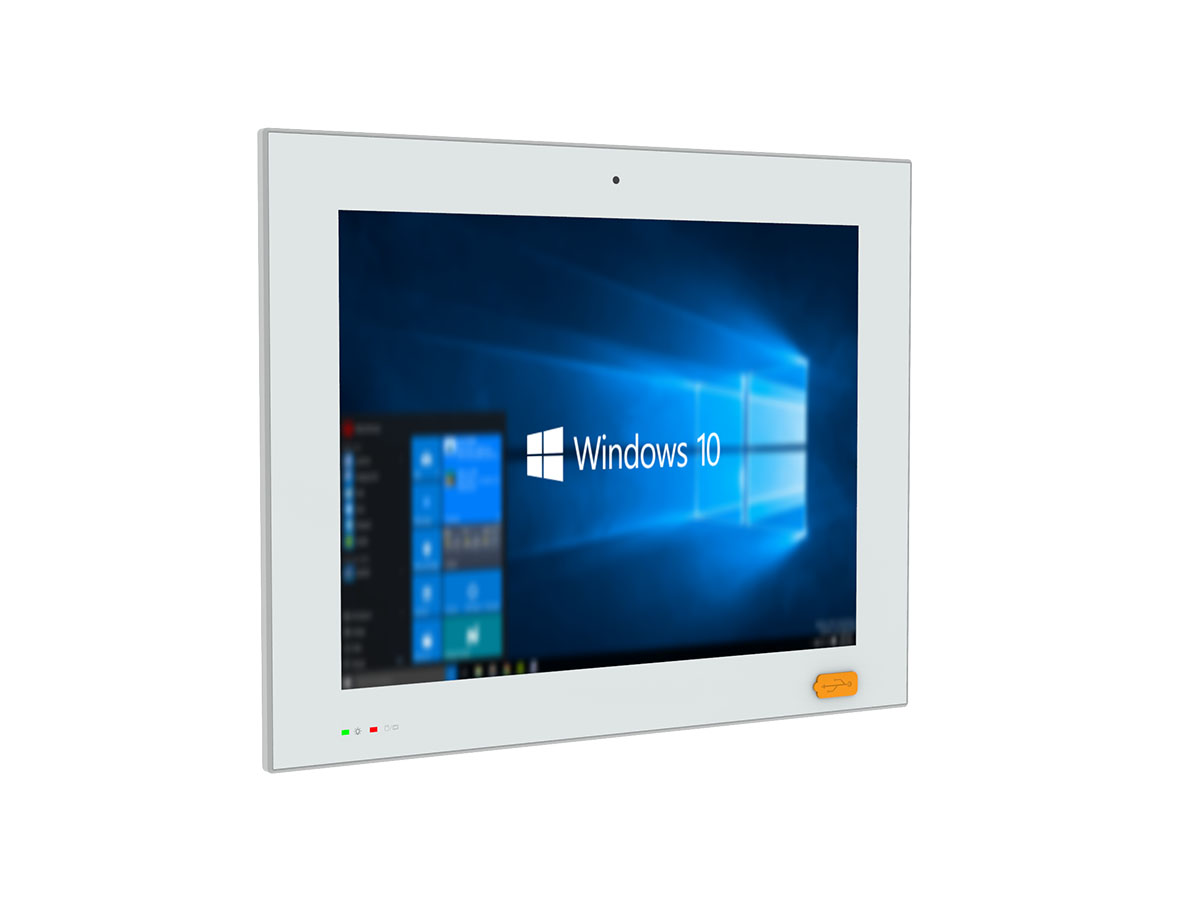

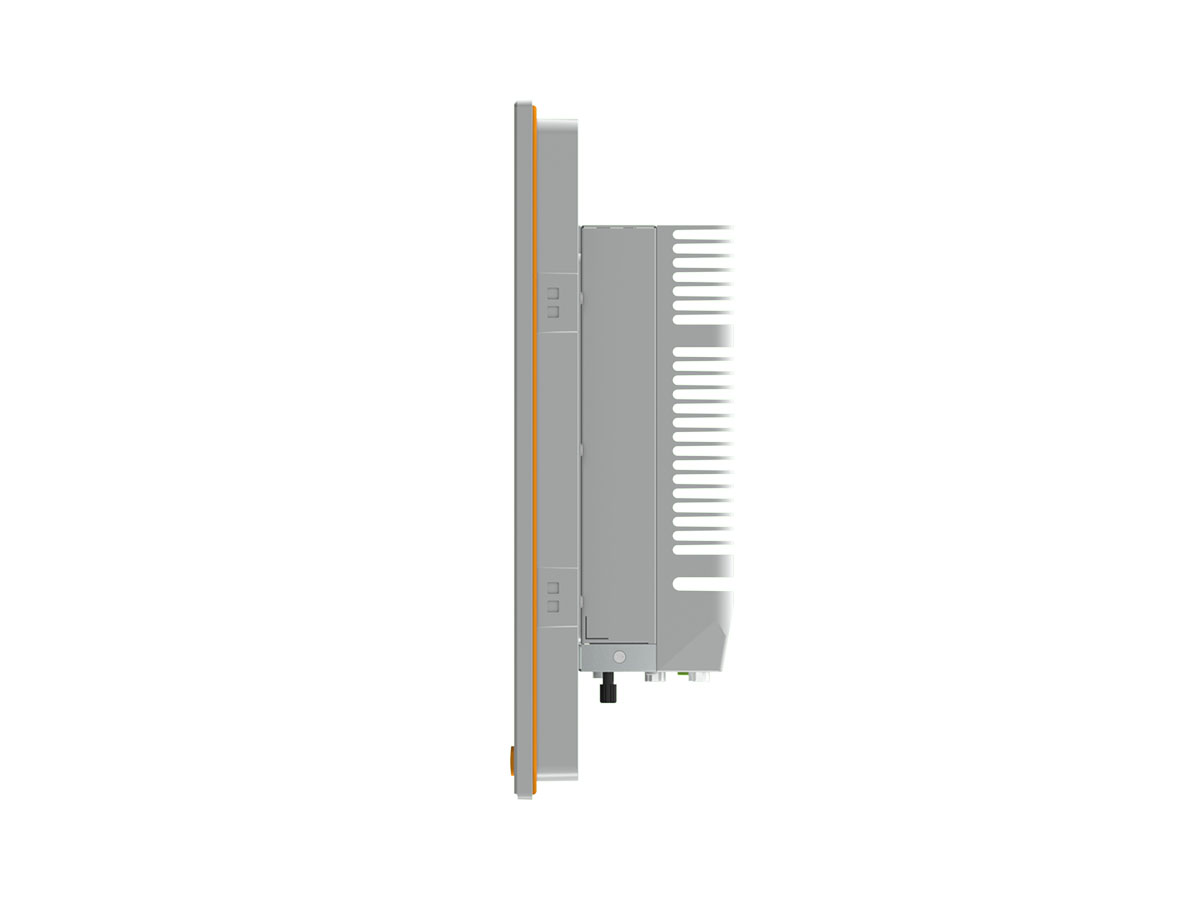

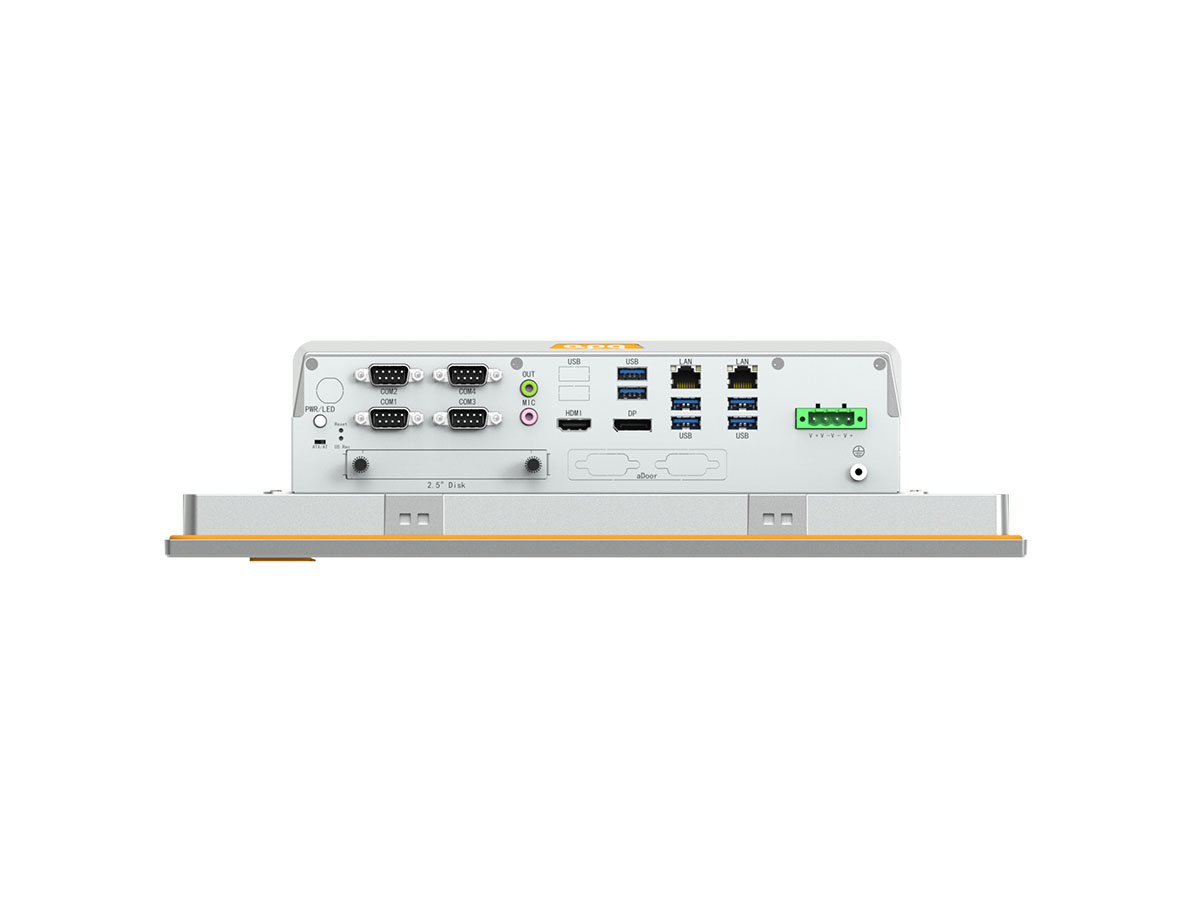

Lưu ý: Hình ảnh sản phẩm hiển thị ở trên là mẫu PL150CQ-E7L-H610.
Máy tính công nghiệp đa năng PLCQ-E7L
Quản lý từ xa
Giám sát tình trạng
Vận hành và bảo trì từ xa
Kiểm soát an toàn
LIÊN HỆ VỚI CHÚNG TÔIMô tả sản phẩm
Dòng máy tính All-in-One công nghiệp màn hình cảm ứng điện dung toàn màn hình APQ PLxxxCQ-E7L kết hợp công nghệ màn hình cảm ứng điện dung tiên tiến với thiết kế dạng mô-đun, đáp ứng nhiều ứng dụng công nghiệp khác nhau. Có các kích thước từ 12,1 đến 21,5 inch, các thiết bị này hỗ trợ cả định dạng màn hình vuông và màn hình rộng, đảm bảo tính linh hoạt cho các yêu cầu khác nhau của người dùng. Với mặt trước đạt chuẩn IP65, chúng cung cấp khả năng bảo vệ mạnh mẽ chống bụi và nước, phù hợp với môi trường công nghiệp khắc nghiệt. Được trang bị bộ xử lý Intel® thuộc nhiều thế hệ khác nhau và nhiều tùy chọn kết nối, bao gồm giao diện mạng Intel Gigabit và nhiều đầu ra hiển thị khác nhau, chúng mang lại hiệu suất đáng tin cậy và hình ảnh độ nét cao.
Mỗi mẫu trong dòng sản phẩm PLxxxCQ-E7L được thiết kế để đáp ứng các yêu cầu cụ thể của ngành công nghiệp, từ tự động hóa đến điện toán biên. Chúng hỗ trợ nhiều loại CPU Intel® và được trang bị chipset H81, H610, Q170 hoặc Q670, đảm bảo hoạt động hiệu quả và tiết kiệm năng lượng. Các tính năng như hỗ trợ ổ cứng kép cho ổ M.2 và 2,5 inch, nhiều đầu ra màn hình hỗ trợ độ phân giải lên đến 4K@60Hz và bộ giao diện mở rộng USB và cổng nối tiếp toàn diện cung cấp dung lượng lưu trữ dồi dào, khả năng hiển thị tuyệt vời và nhiều tùy chọn kết nối. Hơn nữa, thiết kế làm mát thụ động không quạt đảm bảo hoạt động yên tĩnh, tăng cường độ tin cậy và ổn định cho việc sử dụng lâu dài.
Tóm lại, dòng máy tính All-in-One công nghiệp màn hình cảm ứng điện dung toàn màn hình APQ PLxxxCQ-E7L sở hữu hiệu năng vượt trội và chức năng đa dạng, là lựa chọn lý tưởng cho lĩnh vực tự động hóa công nghiệp và điện toán biên.
H81
H610
Q170
Q670
H81
| Người mẫu | PL121CQ-E7L | PL150CQ-E7L | PL156CQ-E7L | PL170CQ-E7L | PL185CQ-E7L | PL191CQ-E7L | PL215CQ-E7L | |
| Màn hình LCD | Kích thước hiển thị | 12,1" | 15.0" | 15,6" | 17.0" | 18,5" | 19,1" | 21,5" |
| Loại hiển thị | Màn hình TFT-LCD XGA | Màn hình TFT-LCD XGA | Màn hình TFT-LCD FHD | Màn hình TFT-LCD SXGA | Màn hình TFT-LCD WXGA | Màn hình TFT-LCD WXGA | Màn hình TFT-LCD FHD | |
| Độ phân giải tối đa | 1024 x 768 | 1024 x 768 | 1920 x 1080 | 1280 x 1024 | 1366 x 768 | 1440 x 900 | 1920 x 1080 | |
| Độ sáng | 350 cd/m2 | 300 cd/m2 | 350 cd/m2 | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 | |
| Tỷ lệ khung hình | 4:3 | 4:3 | 16:9 | 5:4 | 16:9 | 16:10 | 16:9 | |
| Góc nhìn | 80/80/80/80° | 88/88/88/88° | 89/89/89/89° | 85/85/80/80° | 89/89/89/89° | 85/85/80/80° | 89/89/89/89° | |
| Màu tối đa | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | |
| Tuổi thọ đèn nền | 30.000 giờ | 70.000 giờ | 50.000 giờ | 30.000 giờ | 30.000 giờ | 30.000 giờ | 50.000 giờ | |
| Tỷ lệ tương phản | 800:1 | 2000:1 | 800:1 | 1000:1 | 1000:1 | 1000:1 | 1000:1 | |
| Màn hình cảm ứng | Nhập liệu cảm ứng | Cảm ứng điện dung chiếu | ||||||
| Bộ điều khiển | Tín hiệu USB | |||||||
| Đầu vào | Bút cảm ứng/cảm ứng điện dung | |||||||
| Truyền ánh sáng | ≥85% | |||||||
| Độ cứng | ≥6 giờ | |||||||
| Hệ thống bộ xử lý | CPU | CPU máy tính để bàn Intel® thế hệ 4/5 Core / Pentium/ Celeron | ||||||
| TDP | 35W | |||||||
| Ổ cắm | LGA1150 | |||||||
| Chipset | Intel® H81 | |||||||
| BIOS | BIOS AMI UEFI (Hỗ trợ bộ hẹn giờ giám sát) | |||||||
| Ký ức | Ổ cắm | 2 khe cắm SO-DIMM không ECC, kênh đôi DDR3 lên đến 1600MHz | ||||||
| Dung lượng tối đa | 16GB, Tối đa 8GB cho một thiết bị | |||||||
| Đồ họa | Bộ điều khiển | Đồ họa Intel® HD | ||||||
| Ethernet | Bộ điều khiển | 1 Chip mạng LAN Intel i210-AT GbE (10/100/1000 Mbps) 1 * Chip LAN Intel i218-LM/V GbE (10/100/1000 Mbps) | ||||||
| Kho | SATA | 1 khe cắm ổ cứng SATA3.0, tháo lắp nhanh 2.5 inch (độ dày ≤7mm) 1 khe cắm SATA2.0, khay ổ cứng 2.5" bên trong (độ dày ≤9mm, tùy chọn) | ||||||
| M.2 | 1 khe cắm M.2 Key-M (SATA3.0, 2280) | |||||||
| Khe mở rộng | MXM/aDoor | 1 * APQ MXM (Tùy chọn card mở rộng MXM 4 * LAN/4 * POE/6 * COM/16 * GPIO) 1 * Khe mở rộng cửa | ||||||
| Mini PCIe | 1 khe cắm Mini PCIe (PCIe2.0 x1 (Chia sẻ tín hiệu PCIe với MXM, tùy chọn) + USB 2.0, kèm 1 khe cắm Nano SIM) | |||||||

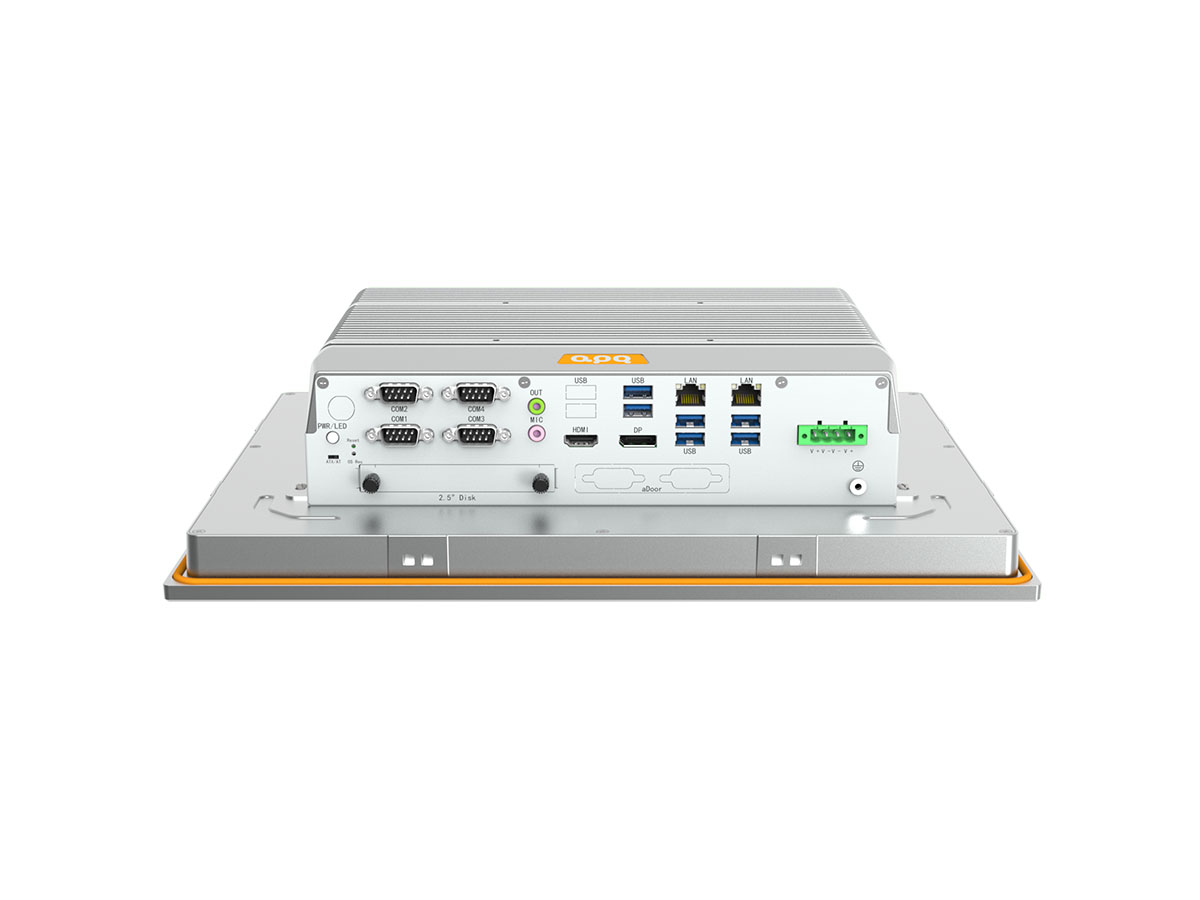

| Đầu vào/Đầu ra phía trước | Ethernet | 2 cổng RJ45 | ||||||
| USB | 2 cổng USB 3.0 (Loại A, tốc độ 5Gbps) 4 cổng USB 2.0 (Loại A) | |||||||
| Trưng bày | 1 * DVI-D: độ phân giải tối đa lên đến 1920*1200 @ 60Hz 1 * VGA (DB15/F): độ phân giải tối đa lên đến 1920*1200 @ 60Hz 1 * DP: độ phân giải tối đa lên đến 4096*2160 @ 60Hz | |||||||
| Âm thanh | 2 giắc cắm 3.5mm (Đầu ra âm thanh + Micro) | |||||||
| Số nối tiếp | 2 cổng RS232/422/485 (COM1/2, DB9/M, đầy đủ làn, công tắc BIOS) 2 cổng RS232 (COM3/4, DB9/M) | |||||||
| Cái nút | 1 * Nút nguồn + Đèn LED nguồn 1 * Nút Khôi Phục Hệ Thống (Giữ nút từ 0,2 đến 1 giây để khởi động lại, và giữ nút 3 giây để xóa CMOS) | |||||||
| Cổng I/O phía sau | Ăng-ten | 4 * Lỗ ăng-ten | ||||||
| SIM | 1 khe cắm thẻ SIM Nano (SIM1) | |||||||
| Đầu vào/đầu ra nội bộ | USB | 2 cổng USB 2.0 (dạng wafer) | ||||||
| Màn hình LCD | 1 * LVDS (wafer): độ phân giải tối đa lên đến 1920*1200 @ 60Hz | |||||||
| Mặt trước | 1 * TF_Panel (3 * USB 2.0 + FPANEL, dạng wafer) | |||||||
| Mặt trước | 1 * Mặt trước (PWR + RST + LED, dạng tấm) | |||||||
| Người phát ngôn | 1 Loa (2W (mỗi kênh)/Tải 8Ω, dạng tấm mỏng) | |||||||
| Số nối tiếp | 2 * RS232 (COM5/6, wafer) | |||||||
| GPIO | 1 * 16 bit DIO (8xDI và 8xDO, wafer) | |||||||
| LPC | 1 * LPC (miếng dán) | |||||||
| SATA | 2 đầu nối SATA 7P | |||||||
| Nguồn SATA | 2 * Nguồn SATA (SATA_PWR1/2, wafer) | |||||||
| CÁI QUẠT | 1 quạt tản nhiệt CPU (dạng mỏng) 2 quạt hệ thống (dạng wafer) | |||||||
| Nguồn điện | Kiểu | DC, AT/ATX | ||||||
| Điện áp đầu vào | 9 ~ 36VDC, P≤240W | |||||||
| Đầu nối | 1 * Đầu nối 4 chân, P=5.00/5.08 | |||||||
| Pin RTC | Pin cúc áo CR2032 | |||||||
| Hỗ trợ hệ điều hành | Windows | Windows 7/10/11 | ||||||
| Linux | Linux | |||||||
| Người giám sát | Đầu ra | Khôi phục hệ thống | ||||||
| Khoảng thời gian | Có thể lập trình thông qua phần mềm từ 1 đến 255 giây. | |||||||
| Cơ khí | Vật liệu vỏ bọc | Bộ tản nhiệt: Hợp kim nhôm, Hộp: SGCC | ||||||
| Lắp đặt | VESA, nhúng | |||||||

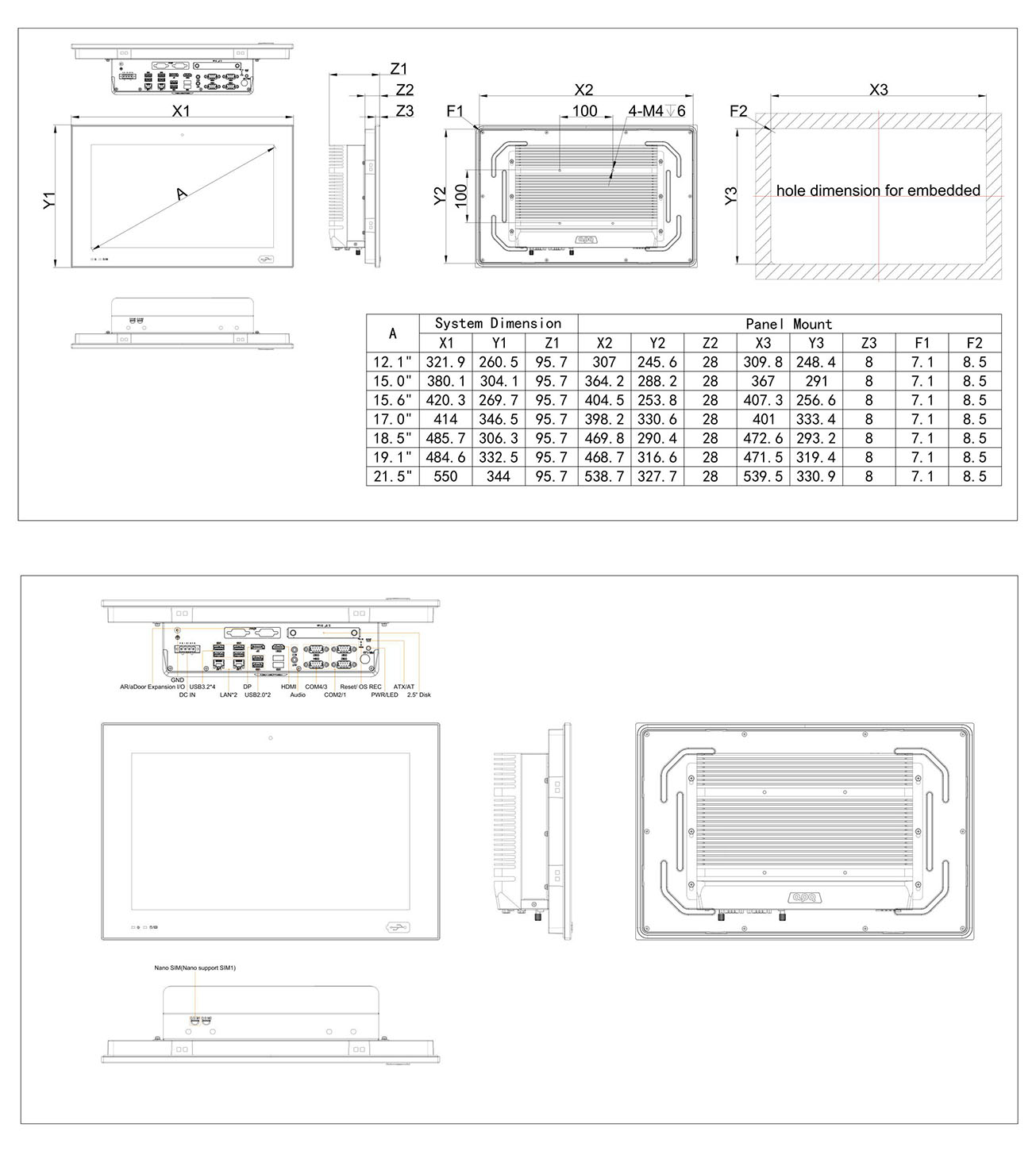

| Kích thước (Chiều dài * Chiều rộng * Chiều cao, Đơn vị: mm) | 321,9*260,5*95,7 | 380.1*304.1*95.7 | 420,3*269,7*95,7 | 414*346.5*95.7 | 485,7*306,3*95,7 | 484,6*332,5*95,7 | 550*344*95.7 | |
| Cân nặng | Khối lượng tịnh: 6,6 kg Tổng cộng: 8,1 kg | Khối lượng tịnh: 8,0 kg Tổng cộng: 9,5 kg | Khối lượng tịnh: 7,9 kg Tổng cộng: 9,6 kg | Khối lượng tịnh: 8,8 kg Tổng cộng: 10,3 kg | Khối lượng tịnh: 8,7 kg Tổng cộng: 10,2 kg | Khối lượng tịnh: 10,0 kg Tổng cộng: 11,5 kg | Khối lượng tịnh: 9,6 kg Tổng cộng: 11,1 kg | |
| Môi trường | Hệ thống tản nhiệt | Tản nhiệt thụ động | ||||||
| Nhiệt độ hoạt động | -20~60℃ | -20~60℃ | -20~60℃ | -20~60℃ | -20~60℃ | 0~50℃ | 0~50℃ | |
| Nhiệt độ bảo quản | -20~60℃ | -20~70℃ | -30~80℃ | -30~70℃ | -30~70℃ | -20~60℃ | -20~60℃ | |
| Độ ẩm tương đối | Độ ẩm tương đối từ 5 đến 95% (không ngưng tụ) | |||||||
| Rung động trong quá trình hoạt động | Với SSD: IEC 60068-2-64 (1Grms@5~500Hz, ngẫu nhiên, 1 giờ/trục) | |||||||
| Sốc trong quá trình phẫu thuật | Với SSD: IEC 60068-2-27 (15G, nửa hình sin, 11ms) | |||||||
H610
| Người mẫu | PL121CQ-E7L | PL150CQ-E7L | PL156CQ-E7L | PL170CQ-E7L | PL185CQ-E7L | PL191CQ-E7L | PL215CQ-E7L | |
| Màn hình LCD | Kích thước hiển thị | 12,1" | 15.0" | 15,6" | 17.0" | 18,5" | 19,1" | 21,5" |
| Loại hiển thị | Màn hình TFT-LCD XGA | Màn hình TFT-LCD XGA | Màn hình TFT-LCD FHD | Màn hình TFT-LCD SXGA | Màn hình TFT-LCD WXGA | Màn hình TFT-LCD WXGA | Màn hình TFT-LCD FHD | |
| Độ phân giải tối đa | 1024 x 768 | 1024 x 768 | 1920 x 1080 | 1280 x 1024 | 1366 x 768 | 1440 x 900 | 1920 x 1080 | |
| Độ sáng | 350 cd/m2 | 300 cd/m2 | 350 cd/m2 | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 | |
| Tỷ lệ khung hình | 4:3 | 4:3 | 16:9 | 5:4 | 16:9 | 16:10 | 16:9 | |
| Góc nhìn | 80/80/80/80° | 88/88/88/88° | 89/89/89/89° | 85/85/80/80° | 89/89/89/89° | 85/85/80/80° | 89/89/89/89° | |
| Màu tối đa | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | |
| Tuổi thọ đèn nền | 30.000 giờ | 70.000 giờ | 50.000 giờ | 30.000 giờ | 30.000 giờ | 30.000 giờ | 50.000 giờ | |
| Tỷ lệ tương phản | 800:1 | 2000:1 | 800:1 | 1000:1 | 1000:1 | 1000:1 | 1000:1 | |
| Màn hình cảm ứng | Nhập liệu cảm ứng | Cảm ứng điện dung chiếu | ||||||
| Bộ điều khiển | Tín hiệu USB | |||||||
| Đầu vào | Bút cảm ứng/cảm ứng điện dung | |||||||
| Truyền ánh sáng | ≥85% | |||||||
| Độ cứng | ≥6 giờ | |||||||
| Hệ thống bộ xử lý | CPU | CPU máy tính để bàn Intel® thế hệ 12/13 Core / Pentium/ Celeron | ||||||
| TDP | 35W | |||||||
| Ổ cắm | LGA1700 | |||||||
| Chipset | H610 | |||||||
| BIOS | AMI 256 Mbit SPI | |||||||
| Ký ức | Ổ cắm | 2 khe cắm SO-DIMM không ECC, kênh đôi DDR4 lên đến 3200MHz | ||||||
| Dung lượng tối đa | 64GB, dung lượng tối đa 32GB/đĩa đơn. | |||||||
| Đồ họa | Bộ điều khiển | Đồ họa Intel® UHD | ||||||
| Ethernet | Bộ điều khiển | 1 Chip LAN Intel i219-LM 1GbE (LAN1, 10/100/1000 Mbps, RJ45) 1 Chip mạng LAN Intel i225-V 2.5GbE (LAN2, 10/100/1000/2500 Mbps, RJ45) | ||||||
| Kho | SATA | 1 khe cắm ổ cứng SATA3.0, tháo lắp nhanh 2.5 inch (độ dày ≤7mm) 1 khe cắm ổ cứng SATA3.0, 2.5 inch bên trong (độ dày ≤9mm, tùy chọn) | ||||||
| M.2 | 1 khe cắm M.2 Key-M (SATA3.0, 2280) | |||||||
| Khe mở rộng | một cánh cửa | 1 * Bus aDoor (Tùy chọn card mở rộng 4 * LAN/4 * POE/6 * COM/16 * GPIO) | ||||||
| Mini PCIe | 1 khe cắm Mini PCIe (1 khe PCIe 3.0 + 1 cổng USB 2.0, kèm 1 khe cắm thẻ Nano SIM) | |||||||
| Đầu vào/Đầu ra phía trước | Ethernet | 2 cổng RJ45 | ||||||
| USB | 2 cổng USB 3.2 Gen2x1 (Type-A, 10Gbps) 2 cổng USB 3.2 Gen 1x1 (Type-A, 5Gbps) 2 cổng USB 2.0 (Loại A) | |||||||
| Trưng bày | 1 cổng HDMI 1.4b: độ phân giải tối đa lên đến 4096*2160 @ 30Hz 1 * DP1.4a: độ phân giải tối đa lên đến 4096*2160 @ 60Hz | |||||||
| Âm thanh | 2 giắc cắm 3.5mm (Đầu ra âm thanh + Micro) | |||||||
| Số nối tiếp | 2 cổng RS232/485/422 (COM1/2, DB9/M, đầy đủ làn, công tắc BIOS) 2 cổng RS232 (COM3/4, DB9/M, đầy đủ làn) | |||||||
| Cái nút | 1 * Nút nguồn + Đèn LED nguồn 1 * Nút AT/ATX 1 * Nút Khôi Phục Hệ Điều Hành 1 * Nút Khôi Phục Hệ Thống | |||||||
| Cổng I/O phía sau | Ăng-ten | 4 * Lỗ ăng-ten | ||||||
| SIM | 1 khe cắm thẻ SIM Nano (SIM1) | |||||||
| Đầu vào/đầu ra nội bộ | USB | 6 cổng USB 2.0 (dạng wafer) | ||||||
| Màn hình LCD | 1 * LVDS (dạng wafer): Độ phân giải LVDS lên đến 1920*1200 @ 60Hz | |||||||
| Mặt trước | 1 * Tấm FPanel (PWR+RST+LED, dạng wafer) | |||||||
| Âm thanh | 1 * Âm thanh (Tiêu đề) 1 Loa (2W (mỗi kênh)/Tải 8Ω, dạng tấm mỏng) | |||||||
| Số nối tiếp | 2 * RS232 (COM5/6, wafer) | |||||||
| GPIO | 1 * 16 bit DIO (8xDI và 8xDO, wafer) | |||||||
| LPC | 1 * LPC (miếng dán) | |||||||
| SATA | 3 cổng kết nối SATA 7P, tốc độ lên đến 600MB/s | |||||||
| Nguồn SATA | 3 * Nguồn SATA (dạng wafer) | |||||||
| CÁI QUẠT | 1 quạt tản nhiệt CPU (dạng mỏng) 2 quạt hệ thống (KF2510-4A) | |||||||
| Nguồn điện | Kiểu | DC, AT/ATX | ||||||
| Điện áp đầu vào | 9~36VDC, P≤240W 18~60VDC, P≤400W | |||||||
| Đầu nối | 1 * Đầu nối 4 chân, P=5.00/5.08 | |||||||
| Pin RTC | Pin cúc áo CR2032 | |||||||
| Hỗ trợ hệ điều hành | Windows | Windows 10/11 | ||||||
| Linux | Linux | |||||||
| Người giám sát | Đầu ra | Khôi phục hệ thống | ||||||
| Khoảng thời gian | Có thể lập trình từ 1 đến 255 giây | |||||||
| Cơ khí | Vật liệu vỏ bọc | Bộ tản nhiệt: Hợp kim nhôm, Hộp: SGCC | ||||||
| Lắp đặt | VESA, Nhúng | |||||||
| Kích thước (Chiều dài * Chiều rộng * Chiều cao, Đơn vị: mm) | 321,9*260,5*95,7 | 380.1*304.1*95.7 | 420,3*269,7*95,7 | 414*346.5*95.7 | 485,7*306,3*95,7 | 484,6*332,5*95,7 | 560*344*95.7 | |
| Cân nặng | Khối lượng tịnh: 6,66 kg Tổng cộng: 8,16 kg | Khối lượng tịnh: 8,05 kg Tổng cộng: 9,55 kg | Khối lượng tịnh: 7,95kg Tổng cộng: 9,45 kg | Khối lượng tịnh: 8,8 kg Tổng cộng: 10,6 kg | Khối lượng tịnh: 8,65 kg Tổng cộng: 10,45 kg | Khối lượng tịnh: 10,05 kg Tổng cộng: 11,85 kg | Khối lượng tịnh: 9,58 kg Tổng cộng: 11,38 kg | |
| Môi trường | Hệ thống tản nhiệt | Làm mát thụ động không quạt | ||||||
| Nhiệt độ hoạt động | -20~60℃ | -20~60℃ | -20~60℃ | 0~50℃ | 0~50℃ | 0~50℃ | 0~60℃ | |
| Nhiệt độ bảo quản | -30~80℃ | -20~70℃ | -30~70℃ | -20~60℃ | -20~60℃ | -20~60℃ | -20~60℃ | |
| Độ ẩm tương đối | Độ ẩm tương đối từ 10 đến 95% (không ngưng tụ) | |||||||
| Rung động trong quá trình hoạt động | Với SSD: IEC 60068-2-64 (1Grms@5~500Hz, ngẫu nhiên, 1 giờ/trục) | |||||||
| Sốc trong quá trình phẫu thuật | Với SSD: IEC 60068-2-27 (15G, nửa hình sin, 11ms) | |||||||
| Chứng nhận | CE/FCC, RoHS | |||||||
Q170
| Người mẫu | PL121CQ-E7L | PL150CQ-E7L | PL156CQ-E7L | PL170CQ-E7L | PL185CQ-E7L | PL191CQ-E7L | PL215CQ-E7L | |
| Màn hình LCD | Kích thước hiển thị | 12,1" | 15.0" | 15,6" | 17.0" | 18,5" | 19,1" | 21,5" |
| Loại hiển thị | Màn hình TFT-LCD XGA | Màn hình TFT-LCD XGA | Màn hình TFT-LCD FHD | Màn hình TFT-LCD SXGA | Màn hình TFT-LCD WXGA | Màn hình TFT-LCD WXGA | Màn hình TFT-LCD FHD | |
| Độ phân giải tối đa | 1024 x 768 | 1024 x 768 | 1920 x 1080 | 1280 x 1024 | 1366 x 768 | 1440 x 900 | 1920 x 1080 | |
| Độ sáng | 350 cd/m2 | 300 cd/m2 | 350 cd/m2 | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 | |
| Tỷ lệ khung hình | 4:3 | 4:3 | 16:9 | 5:4 | 16:9 | 16:10 | 16:9 | |
| Góc nhìn | 80/80/80/80° | 88/88/88/88° | 89/89/89/89° | 85/85/80/80° | 89/89/89/89° | 85/85/80/80° | 89/89/89/89° | |
| Màu tối đa | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | |
| Tuổi thọ đèn nền | 30.000 giờ | 70.000 giờ | 50.000 giờ | 30.000 giờ | 30.000 giờ | 30.000 giờ | 50.000 giờ | |
| Tỷ lệ tương phản | 800:1 | 2000:1 | 800:1 | 1000:1 | 1000:1 | 1000:1 | 1000:1 | |
| Màn hình cảm ứng | Nhập liệu cảm ứng | Cảm ứng điện dung chiếu | ||||||
| Bộ điều khiển | Tín hiệu USB | |||||||
| Đầu vào | Bút cảm ứng/cảm ứng điện dung | |||||||
| Truyền ánh sáng | ≥85% | |||||||
| Độ cứng | ≥6 giờ | |||||||
| Hệ thống bộ xử lý | CPU | CPU máy tính để bàn Intel® thế hệ 6/7/8/9 Core / Pentium/ Celeron | ||||||
| TDP | 35W | |||||||
| Ổ cắm | LGA1151 | |||||||
| Chipset | Q170 | |||||||
| BIOS | BIOS AMI UEFI (Hỗ trợ bộ hẹn giờ giám sát) | |||||||
| Ký ức | Ổ cắm | 2 khe cắm SO-DIMM không ECC, kênh đôi DDR4 tốc độ lên đến 2133MHz | ||||||
| Dung lượng tối đa | 64GB, dung lượng tối đa 32GB/đĩa đơn. | |||||||
| Đồ họa | Bộ điều khiển | Đồ họa Intel® HD | ||||||
| Ethernet | Bộ điều khiển | 1 Chip mạng LAN Intel i210-AT GbE (10/100/1000 Mbps) 1 * Chip LAN Intel i219-LM/V GbE (10/100/1000 Mbps) | ||||||
| Kho | SATA | 1 khe cắm ổ cứng SATA3.0, tháo lắp nhanh 2.5 inch (độ dày ≤7mm) 1 khe cắm ổ cứng SATA3.0, 2.5 inch bên trong (độ dày ≤9mm, tùy chọn) Hỗ trợ RAID 0, 1 | ||||||
| M.2 | 1 * M.2 Key-M (PCIe x4 Gen 3 + SATA3.0, Tự động phát hiện SSD NVMe/SATA, 2242/2260/2280) | |||||||
| Khe mở rộng | MXM/aDoor | 1 * APQ MXM (Tùy chọn card mở rộng MXM 4 * LAN/4 * POE/6 * COM/16 * GPIO) 1 * Khe mở rộng cửa | ||||||
| Mini PCIe | 1 khe cắm Mini PCIe (PCIe x1 Gen 2 + USB 2.0, kèm 1 khe cắm SIM) | |||||||
| M.2 | 1 khe cắm M.2 Key-B (PCIe x1 Gen 2 + USB3.0, kèm 1 khe cắm SIM, 3042/3052) | |||||||
| Đầu vào/Đầu ra phía trước | Ethernet | 2 cổng RJ45 | ||||||
| USB | 6 cổng USB 3.0 (Loại A, 5Gbps) | |||||||
| Trưng bày | 1 * DVI-D: độ phân giải tối đa lên đến 1920*1200 @ 60Hz 1 * VGA (DB15/F): độ phân giải tối đa lên đến 1920*1200 @ 60Hz 1 * DP: độ phân giải tối đa lên đến 4096*2160 @ 60Hz | |||||||
| Âm thanh | 2 giắc cắm 3.5mm (Đầu ra âm thanh + Micro) | |||||||
| Số nối tiếp | 2 cổng RS232/422/485 (COM1/2, DB9/M, đầy đủ làn, công tắc BIOS) 2 cổng RS232 (COM3/4, DB9/M) | |||||||
| Cái nút | 1 * Nút nguồn + Đèn LED nguồn 1 * Nút Khôi Phục Hệ Thống (Giữ nút từ 0,2 đến 1 giây để khởi động lại, và giữ nút 3 giây để xóa CMOS) | |||||||
| Cổng I/O phía sau | Ăng-ten | 4 * Lỗ ăng-ten | ||||||
| SIM | 2 khe cắm thẻ SIM Nano | |||||||
| Đầu vào/đầu ra nội bộ | USB | 2 cổng USB 2.0 (dạng wafer) | ||||||
| Màn hình LCD | 1 * LVDS (wafer): độ phân giải tối đa lên đến 1920*1200 @ 60Hz | |||||||
| Mặt trước | 1 * TF_Panel (3 * USB 2.0 + FPANEL, dạng wafer) | |||||||
| Mặt trước | 1 * Mặt trước (PWR + RST + LED, dạng tấm) | |||||||
| Người phát ngôn | 1 Loa (2W (mỗi kênh)/Tải 8Ω, dạng tấm mỏng) | |||||||
| Số nối tiếp | 2 * RS232 (COM5/6, wafer) | |||||||
| GPIO | 1 * 16 bit DIO (8xDI và 8xDO, wafer) | |||||||
| LPC | 1 * LPC (miếng dán) | |||||||
| SATA | 2 đầu nối SATA 7P | |||||||
| Nguồn SATA | 2 * Nguồn SATA (SATA_PWR1/2, wafer) | |||||||
| CÁI QUẠT | 1 quạt tản nhiệt CPU (dạng mỏng) 2 quạt hệ thống (dạng wafer) | |||||||
| Nguồn điện | Kiểu | DC, AT/ATX | ||||||
| Điện áp đầu vào | 9 ~ 36VDC, P≤240W | |||||||
| Đầu nối | 1 * Đầu nối 4 chân, P=5.00/5.08 | |||||||
| Pin RTC | Pin cúc áo CR2032 | |||||||
| Hỗ trợ hệ điều hành | Windows | Bộ xử lý Core™ 6/7: Windows 7/10/11 8/9th Core™: Windows 10/11 | ||||||
| Linux | Linux | |||||||
| Người giám sát | Đầu ra | Khôi phục hệ thống | ||||||
| Khoảng thời gian | Có thể lập trình thông qua phần mềm từ 1 đến 255 giây. | |||||||
| Cơ khí | Vật liệu vỏ bọc | Bộ tản nhiệt: Hợp kim nhôm, Hộp: SGCC | ||||||
| Lắp đặt | VESA, nhúng | |||||||
| Kích thước (Chiều dài * Chiều rộng * Chiều cao, Đơn vị: mm) | 321,9*260,5*95,7 | 380.1*304.1*95.7 | 420,3*269,7*95,7 | 414*346.5*95.7 | 485,7*306,3*95,7 | 484,6*332,5*95,7 | 550*344*95.7 | |
| Cân nặng | Khối lượng tịnh: 6,6 kg Tổng cộng: 8,1 kg | Khối lượng tịnh: 8,0 kg Tổng cộng: 9,5kg | Khối lượng tịnh: 7,9 kg Tổng cộng: 9,6kg | Khối lượng tịnh: 8,8 kg Tổng cộng: 10,3kg | Khối lượng tịnh: 8,7 kg Tổng cộng: 10,2kg | Khối lượng tịnh: 10,0 kg Tổng cộng: 11,5kg | Khối lượng tịnh: 9,6 kg Tổng cộng: 11,1kg | |
| Môi trường | Hệ thống tản nhiệt | Tản nhiệt thụ động | ||||||
| Nhiệt độ hoạt động | -20~60℃ | -20~60℃ | -20~60℃ | -20~60℃ | -20~60℃ | 0~50℃ | 0~50℃ | |
| Nhiệt độ bảo quản | -20~60℃ | -20~70℃ | -30~80℃ | -30~70℃ | -30~70℃ | -20~60℃ | -20~60℃ | |
| Độ ẩm tương đối | Độ ẩm tương đối từ 5 đến 95% (không ngưng tụ) | |||||||
| Rung động trong quá trình hoạt động | Với SSD: IEC 60068-2-64 (1Grms@5~500Hz, ngẫu nhiên, 1 giờ/trục) | |||||||
| Sốc trong quá trình phẫu thuật | Với SSD: IEC 60068-2-27 (15G, nửa hình sin, 11ms) | |||||||
Q670
| Người mẫu | PL121CQ-E7L | PL150CQ-E7L | PL156CQ-E7L | PL170CQ-E7L | PL185CQ-E7L | PL191CQ-E7L | PL215CQ-E7L | |
| Màn hình LCD | Kích thước hiển thị | 12,1" | 15.0" | 15,6" | 17.0" | 18,5" | 19,1" | 21,5" |
| Loại hiển thị | Màn hình TFT-LCD XGA | Màn hình TFT-LCD XGA | Màn hình TFT-LCD FHD | Màn hình TFT-LCD SXGA | Màn hình TFT-LCD WXGA | Màn hình TFT-LCD WXGA | Màn hình TFT-LCD FHD | |
| Độ phân giải tối đa | 1024 x 768 | 1024 x 768 | 1920 x 1080 | 1280 x 1024 | 1366 x 768 | 1440 x 900 | 1920 x 1080 | |
| Độ sáng | 350 cd/m2 | 300 cd/m2 | 350 cd/m2 | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 | |
| Tỷ lệ khung hình | 4:3 | 4:3 | 16:9 | 5:4 | 16:9 | 16:10 | 16:9 | |
| Góc nhìn | 80/80/80/80° | 88/88/88/88° | 89/89/89/89° | 85/85/80/80° | 89/89/89/89° | 85/85/80/80° | 89/89/89/89° | |
| Màu tối đa | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | 16,7 triệu | |
| Tuổi thọ đèn nền | 30.000 giờ | 70.000 giờ | 50.000 giờ | 30.000 giờ | 30.000 giờ | 30.000 giờ | 50.000 giờ | |
| Tỷ lệ tương phản | 800:1 | 2000:1 | 800:1 | 1000:1 | 1000:1 | 1000:1 | 1000:1 | |
| Màn hình cảm ứng | Nhập liệu cảm ứng | Cảm ứng điện dung chiếu | ||||||
| Bộ điều khiển | Tín hiệu USB | |||||||
| Đầu vào | Bút cảm ứng/cảm ứng điện dung | |||||||
| Truyền ánh sáng | ≥85% | |||||||
| Độ cứng | ≥6 giờ | |||||||
| Hệ thống bộ xử lý | CPU | CPU máy tính để bàn Intel® thế hệ 6/7/8/9 Core / Pentium/ Celeron | ||||||
| TDP | 35W | |||||||
| Ổ cắm | LGA1151 | |||||||
| Chipset | Q670 | |||||||
| BIOS | BIOS AMI UEFI (Hỗ trợ bộ hẹn giờ giám sát) | |||||||
| Ký ức | Ổ cắm | 2 khe cắm SO-DIMM không ECC, kênh đôi DDR4 tốc độ lên đến 2133MHz | ||||||
| Dung lượng tối đa | 64GB, dung lượng tối đa 32GB/đĩa đơn. | |||||||
| Đồ họa | Bộ điều khiển | Đồ họa Intel® HD | ||||||
| Ethernet | Bộ điều khiển | 1 Chip mạng LAN Intel i210-AT GbE (10/100/1000 Mbps)1 * Chip LAN Intel i219-LM/V GbE (10/100/1000 Mbps) | ||||||
| Kho | SATA | 1 khe cắm ổ cứng SATA3.0, tháo lắp nhanh 2.5 inch (độ dày ≤7mm)1 khe cắm ổ cứng SATA3.0, 2.5 inch bên trong (độ dày ≤9mm, tùy chọn) Hỗ trợ RAID 0, 1 | ||||||
| M.2 | 1 * M.2 Key-M (PCIe x4 Gen 3 + SATA3.0, Tự động phát hiện SSD NVMe/SATA, 2242/2260/2280) | |||||||
| Khe mở rộng | MXM/aDoor | 1 * APQ MXM (Tùy chọn card mở rộng MXM 4 * LAN/4 * POE/6 * COM/16 * GPIO)1 * Khe mở rộng cửa | ||||||
| Mini PCIe | 1 khe cắm Mini PCIe (PCIe x1 Gen 2 + USB 2.0, kèm 1 khe cắm SIM) | |||||||
| M.2 | 1 khe cắm M.2 Key-B (PCIe x1 Gen 2 + USB3.0, kèm 1 khe cắm SIM, 3042/3052) | |||||||
| Đầu vào/Đầu ra phía trước | Ethernet | 2 cổng RJ45 | ||||||
| USB | 6 cổng USB 3.0 (Loại A, 5Gbps) | |||||||
| Trưng bày | 1 * DVI-D: độ phân giải tối đa lên đến 1920*1200 @ 60Hz1 * VGA (DB15/F): độ phân giải tối đa lên đến 1920*1200 @ 60Hz 1 * DP: độ phân giải tối đa lên đến 4096*2160 @ 60Hz | |||||||
| Âm thanh | 2 giắc cắm 3.5mm (Đầu ra âm thanh + Micro) | |||||||
| Số nối tiếp | 2 cổng RS232/422/485 (COM1/2, DB9/M, đầy đủ làn, công tắc BIOS)2 cổng RS232 (COM3/4, DB9/M) | |||||||
| Cái nút | 1 * Nút nguồn + Đèn LED nguồn1 * Nút Khôi Phục Hệ Thống (Giữ nút từ 0,2 đến 1 giây để khởi động lại, và giữ nút 3 giây để xóa CMOS) | |||||||
| Cổng I/O phía sau | Ăng-ten | 4 * Lỗ ăng-ten | ||||||
| SIM | 2 khe cắm thẻ SIM Nano | |||||||
| Đầu vào/đầu ra nội bộ | USB | 2 cổng USB 2.0 (dạng wafer) | ||||||
| Màn hình LCD | 1 * LVDS (wafer): độ phân giải tối đa lên đến 1920*1200 @ 60Hz | |||||||
| Mặt trước | 1 * TF_Panel (3 * USB 2.0 + FPANEL, dạng wafer) | |||||||
| Mặt trước | 1 * Mặt trước (PWR + RST + LED, dạng tấm) | |||||||
| Người phát ngôn | 1 Loa (2W (mỗi kênh)/Tải 8Ω, dạng tấm mỏng) | |||||||
| Số nối tiếp | 2 * RS232 (COM5/6, wafer) | |||||||
| GPIO | 1 * 16 bit DIO (8xDI và 8xDO, wafer) | |||||||
| LPC | 1 * LPC (miếng dán) | |||||||
| SATA | 2 đầu nối SATA 7P | |||||||
| Nguồn SATA | 2 * Nguồn SATA (SATA_PWR1/2, wafer) | |||||||
| CÁI QUẠT | 1 quạt tản nhiệt CPU (dạng mỏng)2 quạt hệ thống (dạng wafer) | |||||||
| Nguồn điện | Kiểu | DC, AT/ATX | ||||||
| Điện áp đầu vào | 9 ~ 36VDC, P≤240W | |||||||
| Đầu nối | 1 * Đầu nối 4 chân, P=5.00/5.08 | |||||||
| Pin RTC | Pin cúc áo CR2032 | |||||||
| Hỗ trợ hệ điều hành | Windows | Bộ xử lý Core™ 6/7: Windows 7/10/118/9th Core™: Windows 10/11 | ||||||
| Linux | Linux | |||||||
| Người giám sát | Đầu ra | Khôi phục hệ thống | ||||||
| Khoảng thời gian | Có thể lập trình thông qua phần mềm từ 1 đến 255 giây. | |||||||
| Cơ khí | Vật liệu vỏ bọc | Bộ tản nhiệt: Hợp kim nhôm, Hộp: SGCC | ||||||
| Lắp đặt | VESA, nhúng | |||||||
| Kích thước(Chiều dài * Chiều rộng * Chiều cao, Đơn vị: mm) | 321,9*260,5*95,7 | 380.1*304.1*95.7 | 420,3*269,7*95,7 | 414*346.5*95.7 | 485,7*306,3*95,7 | 484,6*332,5*95,7 | 550*344*95.7 | |
| Cân nặng | Khối lượng tịnh: 6,6 kgTổng cộng: 8,1 kg | Khối lượng tịnh: 8,0 kgTổng cộng: 9,5 kg | Khối lượng tịnh: 7,9 kgTổng cộng: 9,6 kg | Khối lượng tịnh: 8,8 kgTổng cộng: 10,3 kg | Khối lượng tịnh: 8,7 kgTổng cộng: 10,2 kg | Khối lượng tịnh: 10,0 kgTổng cộng: 11,5 kg | Khối lượng tịnh: 9,6 kgTổng cộng: 11,1 kg | |
| Môi trường | Hệ thống tản nhiệt | Tản nhiệt thụ động | ||||||
| Nhiệt độ hoạt động | -20~60℃ | -20~60℃ | -20~60℃ | -20~60℃ | -20~60℃ | 0~50℃ | 0~50℃ | |
| Nhiệt độ bảo quản | -20~60℃ | -20~70℃ | -30~80℃ | -30~70℃ | -30~70℃ | -20~60℃ | -20~60℃ | |
| Độ ẩm tương đối | Độ ẩm tương đối từ 5 đến 95% (không ngưng tụ) | |||||||
| Rung động trong quá trình hoạt động | Với SSD: IEC 60068-2-64 (1Grms@5~500Hz, ngẫu nhiên, 1 giờ/trục) | |||||||
| Sốc trong quá trình phẫu thuật | Với SSD: IEC 60068-2-27 (15G, nửa hình sin, 11ms) | |||||||
THU THẬP MẪU
Hiệu quả, an toàn và đáng tin cậy. Thiết bị của chúng tôi đảm bảo giải pháp phù hợp cho mọi yêu cầu. Hãy tận dụng chuyên môn của chúng tôi trong ngành và tạo ra giá trị gia tăng mỗi ngày.
Nhấp vào đây để hỏi thông tin
