Solisyon PC Endistriyèl Entegre Plizyè Seri APQ E5M ki gen Ti Konsomasyon pou Transpò Ferroviè

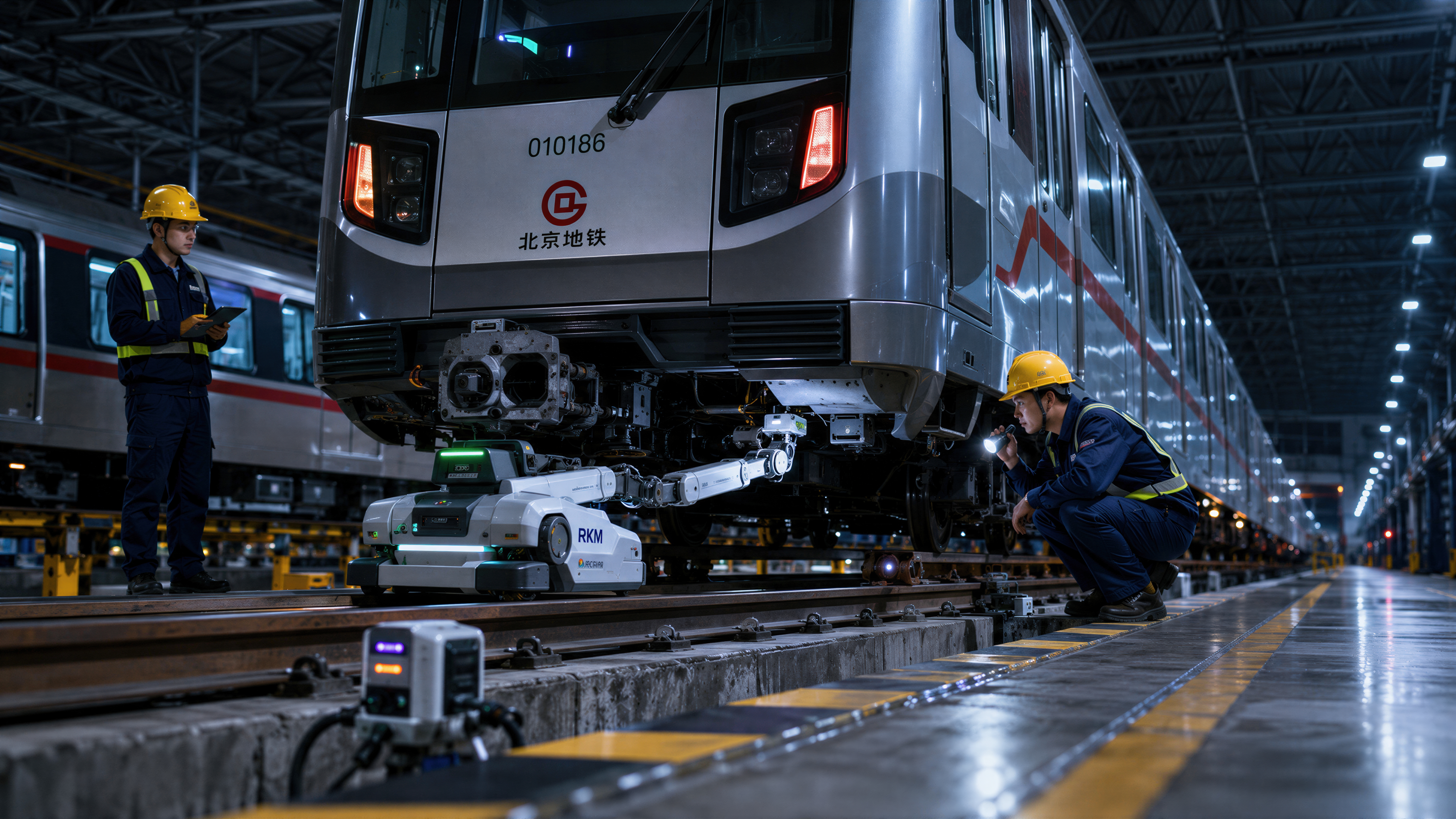

Nan sistèm operasyon ak antretyen transpò tren yo, siveyans kondisyon abò a se sous done prensipal la pou asire sekirite tren an epi pèmèt antretyen prediktif. Yo enstale tanperati, vibrasyon, kouran, vitès ak lòt detèktè abò pou kolekte done fonksyònman an tan reyèl nan men konpozan kle yo tankou tren k ap woule, motè traksyon ak sistèm frenaj yo. Apre ekipman akizisyon done abò a fin trete done yo, yo telechaje done yo sou yon platfòm analiz ki baze sou tè pou sipòte avètisman fay ak jesyon sante ekipman yo.
Apre plizyè evalyasyon pwodwi ak validasyon rigoureux sou plas, kliyan an te chwazi PC endistriyèl entegre milti-seri ki pa konsome anpil enèji APQ E5M lan kòm aparèy prensipal pou sistèm akizisyon done detèktè abò transpò tren li an.
Defi Kliyan
Koneksyon similtane plizyè kalite detèktè:Chak cha bezwen konekte plizyè kalite detèktè an menm tan, tankou detèktè tanperati, vibrasyon, kouran, vitès ak deplasman. Se poutèt sa, PC endistriyèl la bezwen anpil resous pò seri ak chanjman fleksib ant pwotokòl kominikasyon RS-232 ak RS-485.
Konsepsyon Ultra-Ba Konsomasyon ak San Fanatik:Ekipman abò yo fonksyone pandan lontan nan anviwònman fèmen ak machin, kote chalè a pa dispèse epi pousyè inevitab. Se poutèt sa, aparèy la bezwen yon konsomasyon enèji ki ba anpil epi yon refwadisman pasif san vantilatè pou evite pann sistèm nan akoz pann vantilatè.
Gwosè kontra enfòmèl ant ak enstalasyon fleksib:Espas andedan konpatiman ekipman tren yo trè limite. PC endistriyèl la dwe konpak epi sipòte plizyè metòd montaj, tankou montaj sou miray ak montaj VESA, pou adapte ak diferan modèl machin.
Konsepsyon Tanperati Laj, Vòltaj Laj, ak Solid:Anviwònman operasyon tren yo enplike chanjman tanperati enpòtan ak vibrasyon souvan. Sistèm nan dwe sipòte yon seri tanperati operasyon ant -20°C ak 60°C, yon antre laj 12-28 VDC, ak rezistans vibrasyon ak chòk konfòm ak IEC.
Solisyon APQ
Sis pò seri pou koneksyon milti-capteur similtane:E5M a bay sis pò COM entegre, ki gen ladan de pò RS-232/485 komitasyon ak kat pò RS-232. Konfigirasyon seri rich sa a sipòte koneksyon similtane tanperati, vibrasyon, vitès, kouran, ak lòt detèktè seri, satisfè egzijans akizisyon done milti-sous pou siveyans kondisyon konpozan kritik tren demaraj yo. Mòd RS-232 gwo vitès la sipòte transmisyon done detèktè an tan reyèl ak egzat.

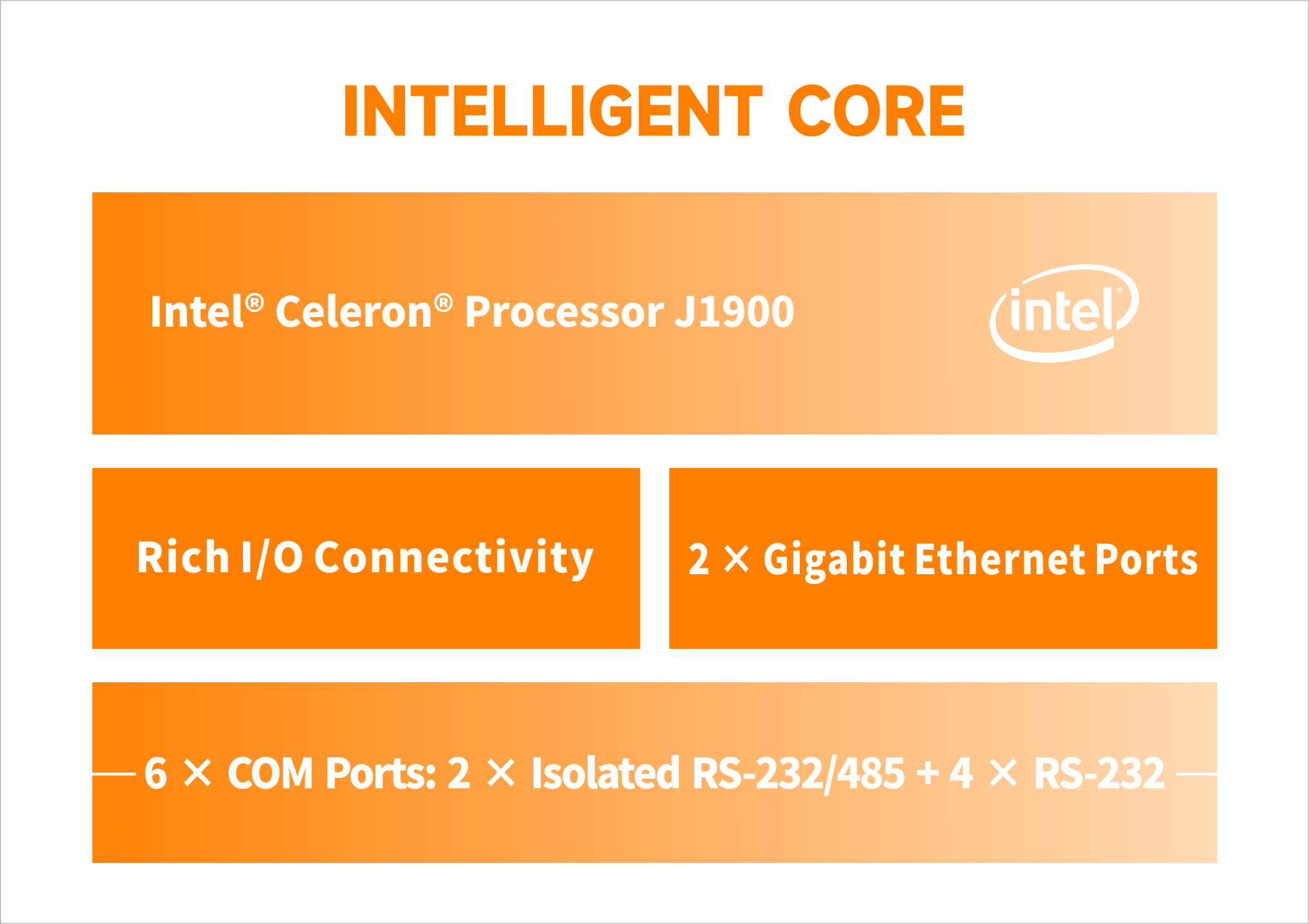

Konsepsyon san fanatik ki ba anpil pouvwa pou anviwònman entegre ki fèmen:E5M a mache ak yon processeur Intel® Celeron® J1900 ki konsome mwens enèji epi ki gen yon TDP sèlman 10 W. Sistèm nan itilize yon sistèm refwadisman pasif san fanatik epi li pa gen okenn konpozan fanatik k ap deplase ki vilnerab, sa ki diminye anpil pousantaj echèk la. Nan kabinèt entegre sele ki gen yon disipasyon chalè limite, konsepsyon san fanatik la evite echèk refwadisman ki koze pa akimilasyon pousyè oswa domaj fanatik, li diminye bri fonksyònman, epi li diminye chaj sou ekipman pou pouvwa entegre a. Yon disipatè chalè ki fèt ak tout aliminyòm konbine avèk yon chasi asye galvanize balanse efikasite tèmik ak fòs estriktirèl.
Gwo Tanperati, Gwo Vòltaj, ak Solid pou Kondisyon Tren Difisil:E5M sipòte yon seri tanperati fonksyònman ant -20°C ak 60°C ak yon seri tanperati depo ant -40°C ak 80°C. Antre pouvwa laj 12-28 VDC li a konpatib ak sistèm pouvwa entegre diferan modèl tren yo. Sistèm nan te pase tès vibrasyon 3 Grms ak tès chòk 30 G, sa ki sipòte operasyon ki estab alontèm nan anviwònman vibrasyon wo frekans operasyon tren gwo vitès.
Faktè fòm kontra enfòmèl ant ak montaj fleksib pou enstalasyon ki gen espas limite:E5M a mezire sèlman 293.5 mm × 149.5 mm × 54.5 mm epi li gen yon pwa nèt apeprè 2.1 kg. Li sipòte enstalasyon VESA, montaj sou miray, ak sou òdinatè, sa ki pèmèt yon deplwaman fleksib nan kabinèt entegre kontra enfòmèl ant epi ekonomize espas enstalasyon ki gen anpil valè.
Doub Gigabit Ethernet ak ekspansyon san fil pou telechaje done serye:E5M a entegre de pò Intel® Gigabit Ethernet: youn pou kominikasyon ak switch entegre a ak sistèm kontwòl tren an, epi lòt la pou echanj done ak platfòm siveyans back-end lan. Yon plas Mini PCIe entegre (PCIe 2.0 + USB 2.0, ak yon plas Nano SIM) sipòte modil 4G opsyonèl pou telechaje done siveyans an tan reyèl. Yon plas M.2 Key-M sipòte ekspansyon SATA SSD pou estokaj done lokal.
Rich I/O pou plizyè aparèy periferik:E5M a bay yon pò USB 3.0 devan ak twa pò USB 2.0 devan, ansanm ak kat pò USB 2.0 dèyè, pou yon total de uit koòdone USB. Sòti VGA ak HDMI yo sipòte operasyon doub ekran. GPIO 16-bit entegre a fasilite koneksyon ak divès detèktè ak aktuateur. Sistèm nan sipòte tou modil ekspansyon MXM propriétaires APQ, sa ki pèmèt adisyon fleksib fonksyon COM oswa GPIO pou pèsonalizasyon espesifik aplikasyon an.
Reyalizasyon Valè:

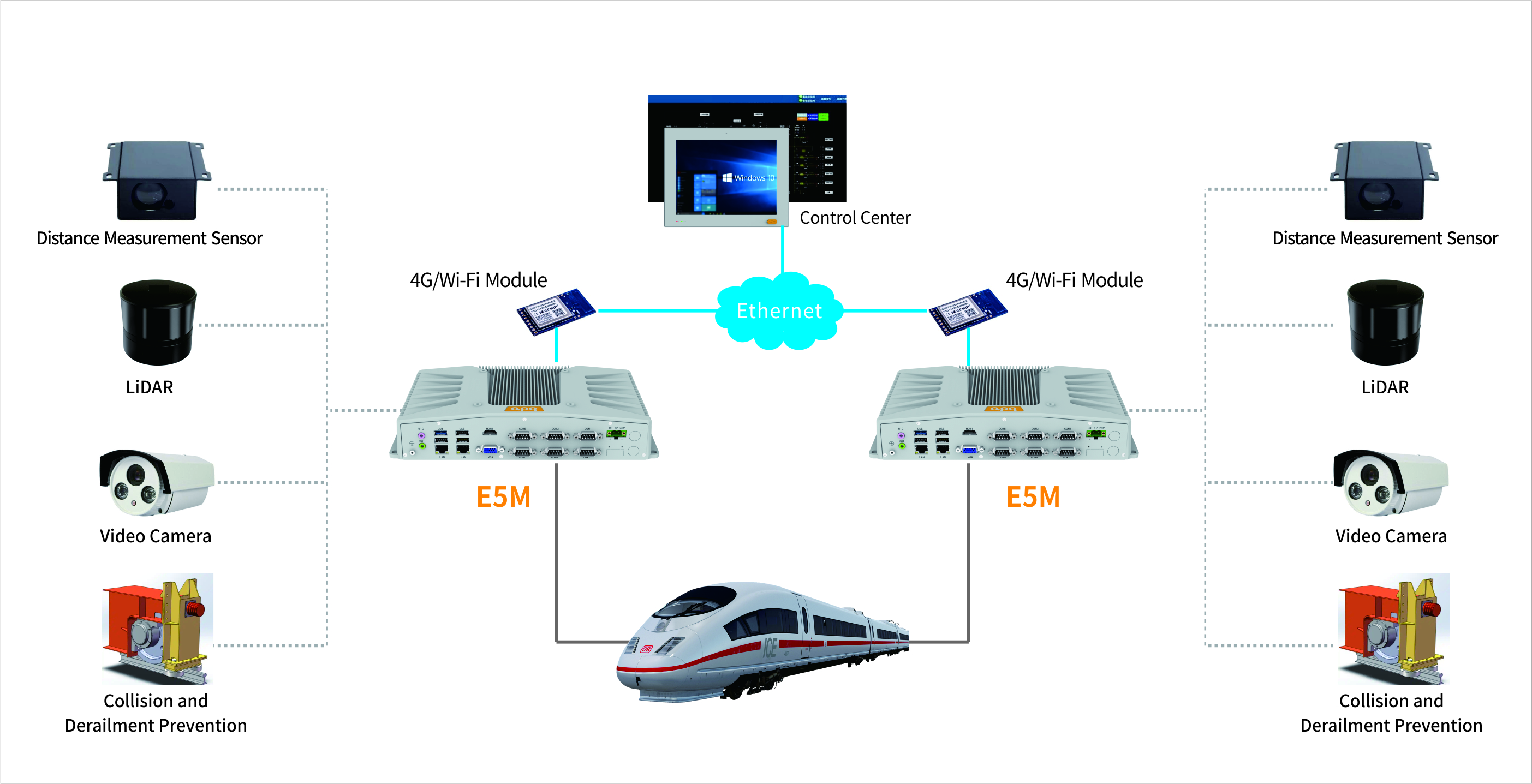

Entegrasyon plizyè captè nan yon sèl sistèm:Sis pò seri (2 × RS-232/485 + 4 × RS-232), konbine avèk doub Gigabit Ethernet, pèmèt koneksyon dirèk tanperati, vibrasyon, vitès, kouran, ak lòt detèktè nan tren demaraj la. Achitekti akizisyon done konplè a ka deplwaye san modil ekspansyon adisyonèl, sa ki diminye anpil kantite aparèy ak konpleksite fil elektrik andedan kabinè entegre a.
Fyab alontèm nan anviwònman fèmen:Platfòm 10 W ki konsome mwens enèji pase sa a ansanm ak refwadisman pasif san vantilatè a elimine risk echèk ki asosye ak konpozan vantilatè vilnerab yo, sa ki pèmèt yon akizisyon done ki estab 24 sou 24, 7 jou sou 7, nan anviwònman tren ki fèmen e ki gen pousyè. Pousantaj echèk la siyifikativman pi ba pase sa ki nan sistèm konvansyonèl ki refwadi ak vantilatè.
Operasyon ki estab anba kondisyon difisil:Operasyon nan yon pakèt tanperati soti nan -20°C rive nan 60°C, yon antre 12-28 VDC sou yon pakèt vòltaj, yon rezistans Vibration 3G, ak yon rezistans Chòk 30G asire akizisyon done Capteur kontinyèl anba operasyon gwo vitès, chanjman tanperati, ak Vibration ray nan tren gwo vitès ak machin métro, bay yon sous done san enteripsyon pou antretyen prediktif.
Deplwaman kontra enfòmèl ant ekonomize espas sou tablo a:Fòm kontra enfòmèl ant 293.5 mm × 149.5 mm × 54.5 mm lan, ansanm ak opsyon enstalasyon VESA, montaj sou miray, ak sou biwo, pèmèt yon entegrasyon fleksib nan kabinèt entegre epi libere plis espas pou lòt modil fonksyonèl.
Ekspansyon fleksib pou bezwen pèsonalize:Plas Mini PCIe a ak sipò SIM pèmèt ekspansyon san fil 4G/Wi-Fi, modil MXM lan sipòte ekspansyon COM/GPIO espesifik pou aplikasyon an, epi plas M.2 Key-M lan pèmèt ekspansyon kapasite SSD, pou satisfè divès egzijans diferan modèl tren ak pwojè siveyans.
